Bomba Centrífuga

Classificação

Máquina rotodinâmica — princípio Rotodinâmicas, família Bombas, classe Adição de Energia ao Fluido (a cadeia completa está no caminho acima). Classe PU no nível 6 (equipment unit) da taxonomia ISO 14224:2016. A distinção fundamental frente às bombas de deslocamento positivo: a centrífuga transfere energia ao fluido continuamente, por variação de quantidade de movimento angular — não por confinamento de um volume fechado. Consequência prática direta: a bomba não decide sozinha quanto de vazão e pressão entrega — quem decide é a tubulação, os equipamentos e as válvulas da instalação a que ela está ligada (a seção Princípio detalha exatamente como).

E, por essa mesma razão, ela também não corre o mesmo risco que a de deslocamento positivo caso a descarga seja bloqueada: como sempre existe alguma folga interna por onde o líquido recircula (a folga entre o impelidor e a carcaça — ver anéis de desgaste, adiante), a bomba nunca fica presa contra um caminho totalmente sem saída. Fechar a válvula de descarga não faz a pressão subir sem limite — faz a vazão cair, a bomba passar a recircular internamente o próprio líquido, e o head parar de subir no valor máximo que a curva da máquina permite (o shutoff, seção Princípio). Toda a energia mecânica que continua entrando não vira mais pressão: vira calor, aquecendo o volume de líquido preso — em bombas de alta energia, o suficiente para vaporizar o fluido internamente e destruir o selo em minutos, mesmo sem nenhuma ruptura da carcaça.

É o equipamento rotativo mais numeroso da indústria de processo — tipicamente mais de 80% do parque rotativo de uma refinaria ou planta química — e responde por 30–40% dos custos de manutenção de rotativos (Bloch & Geitner). Essa dupla condição (onipresença + custo) faz da bomba centrífuga o primeiro ativo de qualquer programa sério de confiabilidade.

Princípio de funcionamento

De onde vem a energia — Bernoulli primeiro, Euler depois

A forma mais simples de entender uma bomba é pela conservação de energia — a mesma equação de Bernoulli usada para qualquer escoamento, só que com um termo extra para a energia que a bomba injeta:

• $p$ — pressão estática [Pa], nos pontos 1 (sucção) e 2 (descarga).
• $v$ — velocidade média do fluido [m/s], em 1 e 2.
• $z$ — cota (altura geométrica de referência) [m], em 1 e 2.
• $\rho$ — massa específica do fluido [kg/m³].
• $g$ — aceleração da gravidade [m/s²].
• $H_{bomba}$ — energia específica que a bomba adiciona ao fluido, o head [m de coluna do fluido] — é o que buscamos.
• $\Sigma h_f$ — soma das perdas de carga por atrito entre 1 e 2 [m].

Rearranjando para isolar $H_{bomba}$: a bomba precisa entregar exatamente a energia que falta para levar o fluido do estado 1 ao estado 2 — vencendo a diferença de pressão, de velocidade, de cota, e ainda as perdas por atrito no caminho. É essa conta, montada para a instalação real, que dimensiona a bomba (a seção "A bomba no sistema", abaixo, mostra como isso vira a curva do sistema).

Bernoulli explica quanto de energia é necessário — mas trata a bomba como uma caixa-preta. Para entender como o impelidor entrega essa energia fisicamente, a ferramenta é a equação de Euler das turbomáquinas:

• $H_{th}$ — head teórico (a energia que o impelidor entrega antes de qualquer perda) [m].
• $u$ — velocidade tangencial da pá [m/s]: $u = \omega r$, onde $\omega$ é a velocidade angular do eixo [rad/s] e $r$ é o raio do impelidor naquele ponto [m] — é por isso que o diâmetro do impelidor é uma das duas variáveis (junto da rotação) que a fábrica usa para dimensionar e selecionar a bomba certa para cada ponto de operação.
• $c_u$ — componente tangencial da velocidade absoluta do fluido [m/s].
• $g$ — aceleração da gravidade [m/s²].
• Índices $1$ e $2$ — entrada e saída do impelidor, respectivamente.

Na entrada radial pura ($c_{u1} = 0$, o projeto usual), a expressão colapsa para $H_{th} = u_2 c_{u2}/g$: todo o head nasce na periferia do impelidor. Como $u_2$ cresce com o raio e com a rotação, essas duas variáveis dominam o desempenho — e por isso reduzir o diâmetro externo do impelidor (o trim, um corte mecânico controlado) é a forma padrão de ajustar uma bomba de catálogo a um ponto de operação específico sem trocar a carcaça nem o motor.

O head real entregue fica abaixo do teórico $H_{th}$ por três famílias de perdas, cada uma com sua própria causa física:

• Escorregamento: o fluido não é perfeitamente guiado pelo número finito de pás — parte do momento angular "escapa" antes de ser convertido em pressão. Tipicamente subtrai 10–25% do head de Euler; quanto mais pás e mais curvadas para trás, menor o escorregamento.
• Perdas hidráulicas: atrito nas superfícies internas e choque de incidência quando a bomba opera fora do ponto para o qual as pás foram desenhadas — crescem rapidamente longe do BEP (adiante).
• Perdas volumétricas: parte do líquido já pressurizado recircula de volta pela folga dos anéis de desgaste, sem chegar à descarga — é essa mesma folga que, no extremo de válvula fechada, evita que a pressão suba sem limite (seção Classificação).

Curva H–Q, o ponto de melhor eficiência (BEP) e a vazão mínima

O desempenho de cada bomba se resume numa curva head × vazão (H–Q), medida de fábrica com as curvas associadas de potência, rendimento e NPSHr — o widget interativo logo abaixo desta seção deixa a forma da curva e o efeito da rotação tangíveis. Três referências dessa curva têm consequência direta de confiabilidade:

• BEP (Best Efficiency Point, ponto de melhor eficiência) — o ponto da curva onde o rendimento hidráulico é máximo. É a referência central de saúde operacional, não um detalhe de catálogo: quanto mais a bomba opera longe do BEP — vazão muito maior ou muito menor — maior a recirculação interna, a carga radial no eixo e a vibração. A faixa recomendada de operação, o POR (Preferred Operating Region, ANSI/HI 9.6.3), é 70–120% da vazão de BEP; a AOR (Allowable Operating Region) são os limites absolutos do fabricante — operar fora da AOR consome vida de rolamentos e selo de forma acelerada, não gradual.
• MCSF (Minimum Continuous Stable Flow, vazão mínima contínua estável) — o limite inferior real, distinto do simples "abaixo de 70% do BEP": é a vazão abaixo da qual a recirculação de sucção se torna severa o bastante para gerar vibração instável e aquecimento que a bomba não dissipa em regime contínuo — mais restritivo que o POR em bombas de alta energia específica. Abaixo dela, a operação sustentada não é recomendável nem com boa manutenção; a válvula ou linha de recirculação automática (ARC) existe exatamente para garantir essa vazão mínima quando o processo pede menos.
• Estabilidade da curva — uma curva continuamente ascendente até o shutoff (o head máximo, com vazão zero, tipicamente 110–120% do head de BEP em máquinas radiais) tem um único ponto de operação possível para cada head. Curvas planas ou com corcova (drooping) admitem dois pontos de vazão diferentes para o mesmo head — fonte de oscilação e de divisão instável de carga quando duas bombas operam em paralelo. A API 610 exige curva continuamente ascendente sempre que houver operação em paralelo.

A bomba no sistema — quem decide o ponto de operação

A instalação a que a bomba está ligada — a tubulação, os equipamentos de processo, as válvulas — impõe a curva do sistema:

• $H_{sys}$ — head que o sistema exige da bomba para entregar a vazão $Q$ [m].
• $H_{est}$ — altura estática: a diferença de cota e/ou de pressão entre os dois reservatórios que a bomba liga, a parcela que não depende da vazão [m].
• $k$ — coeficiente de resistência do sistema (atrito da tubulação, válvulas, acessórios) [s²/m⁵], obtido da própria tubulação (diâmetro, comprimento, acessórios).
• $Q$ — vazão [m³/s].

O ponto de operação real — a vazão e o head que a bomba efetivamente entrega — é sempre a interseção dessa curva do sistema com a curva H-Q da própria bomba: nenhuma das duas "vence" sozinha, o ponto é onde as duas concordam. Toda ação de operação, no fundo, é mexer em uma das duas curvas — e o hábito de diagnóstico mais valioso deste equipamento é perguntar exatamente qual curva mudou:

• Fechar (estrangular) a válvula de descarga aumenta $k$ — a curva do sistema fica mais íngreme, e o ponto de interseção desliza pela curva DA BOMBA para uma vazão menor e um head maior.
• Mudar o nível de um tanque ou a pressão de um vaso muda $H_{est}$ — desloca a curva do sistema inteira para cima ou para baixo, sem mudar sua forma.
• Variar a rotação via VFD (variable frequency drive, inversor de frequência: o equipamento eletrônico que converte a frequência fixa da rede elétrica numa frequência variável, controlando a velocidade do motor de forma contínua) desloca a curva da bomba, não a do sistema — é a única das três ações que muda a máquina em si, e o faz seguindo as leis de afinidade (a seguir).

Ler cavitação, recirculação ou sobrecarga de motor como "o ponto de operação se moveu" — e perguntar quem mexeu em qual curva e por quê — resolve a maioria dos diagnósticos de campo antes de abrir a bomba.

• Operação em paralelo (duas bombas na mesma descarga) soma vazões a head constante — mas o ganho real depende da inclinação da curva do sistema: com sistema íngreme (dominado por atrito), a segunda bomba acrescenta muito menos que o dobro da vazão, e ambas deslizam para fora do BEP. Curvas planas ou com corcova em paralelo dividem carga de forma instável (uma bomba passa a "carregar" a outra).
• Operação em série (uma bomba alimenta a sucção da outra) soma heads à mesma vazão — o arranjo booster clássico; atenção à classe de pressão da carcaça da bomba a jusante, que recebe a soma das duas pressões.

Velocidade específica — a forma do impelidor em um número

Diferentes projetos de impelidor entregam o mesmo BEP (mesma vazão e head nominais) com geometrias radicalmente diferentes — uma roda estreita e de grande diâmetro, ou uma hélice larga e compacta. A velocidade específica $n_q$ é o número adimensional-na-prática que identifica qual dessas formas geométricas melhor resolve um dado par vazão-head, independente do tamanho físico da máquina:

• $n_q$ — velocidade específica, calculada no ponto de BEP.
• $n$ — rotação [rpm].
• $Q$ — vazão no BEP [m³/s].
• $H$ — head no BEP [m].

O rendimento máximo atingível também é função de $n_q$ (pico prático na faixa 40–60; $n_q$ muito baixo paga atrito de disco desproporcional ao head útil) — e a sensibilidade à cavitação cresce com a energia do olho do impelidor, que também escala com $n_q$. É o primeiro eixo da clusterização na seção Tipos, abaixo.

Leis de afinidade

Uma consequência direta de $H_{th} = u_2 c_{u2}/g$ (e $u_2 = \omega r_2$): variar só a rotação do MESMO impelidor — o caso do VFD — desloca toda a curva H-Q de forma previsível, sem precisar de nenhum ensaio novo:

• $Q$ — vazão [m³/s ou m³/h], no ponto homólogo (mesma posição relativa na curva).
• $H$ — head [m].
• $P$ — potência absorvida [W ou kW].
• $N$ — rotação [rpm]; índices $1$ e $2$ — condição de referência (ex.: rotação nominal) e condição nova (ex.: rotação reduzida pelo VFD).

Exemplo numérico: reduzir a rotação em 20% (de $N_1$ para $N_2 = 0{,}8 N_1$) entrega $Q_2 = 0{,}8\,Q_1$ (−20% de vazão), $H_2 = 0{,}64\,H_1$ (−36% de head) e $P_2 = 0{,}512\,P_1$ (−49% de potência) — a dependência cúbica da potência com a rotação é o argumento econômico central do acionamento com inversor de frequência: um corte modesto de vazão já devolve quase metade da energia consumida.

Duas leituras de confiabilidade que seguem direto da mesma lei: o NPSHr também cai com $N^2$ — reduzir a rotação é, na prática, uma ferramenta ativa contra a cavitação, não só de economia de energia; e, no sentido contrário, pequenos aumentos de rotação acima da nominal sobrecarregam acionador e mancais de forma desproporcional (a potência sobe com o cubo) — nunca operar acima da rotação de projeto sem reavaliar toda a cadeia mecânica.

Potência, partida e empuxos

• Comportamento da potência: em máquinas radiais ($n_q$ baixo) a potência cresce com a vazão — parte-se com a descarga fechada (menor corrente de partida) e vazão mínima aberta; o motor é dimensionado para o fim de curva (run-out), não para o BEP. Em máquinas axiais é o inverso: potência máxima no shutoff — parte-se com descarga aberta.
• Empuxo radial: a voluta simples só equilibra as pressões periféricas no BEP; fora dele a resultante radial cresce (máxima no shutoff — Stepanoff), fletindo o eixo a cada volta (fadiga rotativa, desgaste de selo). Voluta dupla divide o escoamento em dois canais defasados 180° e quase anula a resultante — padrão em máquinas grandes.
• Empuxo axial: o desequilíbrio de pressão entre as coifas do impelidor empurra o rotor para a sucção. Balanceamento: anéis de desgaste traseiros + furos de alívio (ou palhetas traseiras); em multiestágio, impelidores opostos (back-to-back) ou tambor/disco de balanceamento com linha de equalização. O resíduo é do rolamento de escora — falhas repetidas de escora pedem auditoria do balanceamento, não rolamento "melhor".

Rendimento decomposto — onde a energia se perde

• η_h (hidráulico): atrito e choque de incidência — cai rápido fora do BEP.
• η_v (volumétrico): recirculação pelos anéis de desgaste — dobrar a folga de projeto derruba pontos percentuais de rendimento; é a deriva lenta que o monitoramento de desempenho enxerga (mesma vazão exigindo mais potência).
• η_m (mecânico): mancais, selo e atrito de disco.

Faixas práticas de η no BEP: ~50–70% em bombas pequenas, 75–88% em máquinas de processo bem selecionadas, >90% nas grandes de água. Cada ponto percentual é conta de energia permanente — e rendimento em queda é sintoma mensurável de desgaste interno antes de qualquer falha funcional.

NPSH — a condição de existência da sucção

Toda bomba centrífuga tem, na entrada do impelidor, uma região de pressão mínima — consequência direta da própria equação de Euler: para converter velocidade em pressão, o fluido primeiro PRECISA acelerar, e onde ele acelera mais, a pressão local cai mais. Se essa pressão mínima cair abaixo da pressão de vapor do líquido, ele vaporiza ali mesmo — o início da cavitação, o modo de falha assinatura deste equipamento. O NPSH (Net Positive Suction Head) é a régua que mede a margem antes disso acontecer:

• $NPSH_a$ — NPSH disponível: quanto a instalação efetivamente entrega na entrada da bomba, acima da pressão de vapor [m].
• $P_0$ — pressão absoluta na superfície do líquido no reservatório de sucção [Pa] (atmosférica, se o tanque for aberto).
• $P_v(T)$ — pressão de vapor do líquido na temperatura de operação $T$ [Pa] — cresce fortemente com a temperatura (ver nota de Cavitação, nível Engineer, para a curva completa).
• $\rho$ — massa específica do líquido [kg/m³].
• $g$ — aceleração da gravidade [m/s²].
• $H_s$ — altura estática de sucção [m]: positiva quando a bomba está acima do nível do líquido (penaliza o NPSHa), negativa quando está abaixo (favorece o NPSHa) — a seção "Instalação da bomba", logo adiante, mostra os cenários reais.
• $\Sigma h_f$ — soma das perdas de carga na linha de sucção (atrito + acessórios) [m].

Esse NPSHa, propriedade da instalação, precisa exceder o NPSHr (NPSH requerido, propriedade da bomba — o fabricante mede em bancada e informa na curva, pelo critério de queda de 3% do head) com uma margem de segurança: razões NPSHa/NPSHr de 1,1 a 2,5 conforme a energia de sucção do projeto (ANSI/HI 9.6.1:2024); a API 610 exige, de forma ainda mais direta, NPSHa ≥ NPSHr + 1,0 m em toda a região de operação permitida (AOR). Margem insuficiente — por altura de sucção excessiva, perdas de carga maiores que o previsto, ou simplesmente o processo aquecendo (o que sobe $P_v$ exponencialmente) — é a causa raiz mais comum de cavitação em campo.

Um exemplo rápido para tornar isso concreto: uma instalação com folga confortável de NPSH a 25 °C pode passar a cavitar severamente sem nenhuma modificação física — só pelo processo aquecer para 70–80 °C, porque $P_v(T)$ sobe muito mais rápido que qualquer outra variável da equação. A nota de Cavitação (nível Engineer) traz a derivação completa a partir de Bernoulli, a tabela de $P_v(T)$ e um exemplo numérico da mesma instalação em duas temperaturas.

Instalação da bomba — sucção afogada, elevada, submersa e nível variável

Um erro conceitual comum: dizer que a bomba "puxa" o fluido pela sucção. Ela não puxa — ela empurra, sempre por diferença de pressão. O impelidor gera uma zona de baixa pressão na entrada e uma zona de alta pressão na saída; é a pressão atmosférica (ou do vaso) empurrando o líquido do reservatório de sucção em direção a essa zona de baixa pressão que efetivamente move o fluido até a bomba — o impelidor, a partir daí, empurra o líquido para a descarga. Entender isso muda a leitura de cada cenário de instalação: o que importa não é a distância até a bomba, é a diferença de pressão disponível para empurrar o líquido até lá — exatamente o que a equação de NPSH, acima, quantifica através do termo $H_s$.

• Sucção afogada (bomba abaixo do nível do líquido): $H_s$ é negativo e soma ao NPSHa — a condição mais favorável, porque a própria coluna de líquido acima da bomba já empurra o fluido para dentro dela antes mesmo do impelidor agir. É a configuração recomendada sempre que a geometria da planta permitir.



• Sucção positiva / elevação de sucção (bomba acima do nível do líquido): $H_s$ é positivo e subtrai do NPSHa — cada metro que a bomba fica acima do nível é um metro a menos de margem. Exige escorva (a linha de sucção não enche sozinha) e, tipicamente, uma válvula de pé para reter a coluna de líquido quando a bomba para.



• Bomba submersa (o conjunto rotor+motor imerso no próprio líquido — poços, drenagem, captação): elimina H_s como problema (a bomba já está no nível mais favorável possível), mas troca o desafio por outro — a submergência mínima (ANSI/HI 9.8): profundidade mínima de líquido acima da entrada para evitar que um vórtice de superfície arraste ar para o bocal, o que degrada o NPSHa efetivo tanto quanto uma margem insuficiente por altura.



• Nível de sucção variável (ex.: esvaziando um tanque, uma cisterna ou um caminhão-tanque durante a operação): a linha de sucção fica fixa, mas o nível do líquido cai ao longo do tempo — $H_s$ piora progressivamente durante a própria operação, mesmo que a instalação tenha sido projetada com margem confortável no início. É um cenário clássico de cavitação que só aparece no fim do ciclo de bombeamento, e que a auditoria de NPSH precisa avaliar no pior instante (nível mais baixo), não na média.



O fluido muda a bomba — viscosidade, densidade, gás e escorva

• Viscosidade: as curvas de catálogo valem para água. Fluido viscoso derruba vazão, head e sobretudo rendimento, e sobe a potência — corrigir pelos fatores da ANSI/HI 9.6.7; acima de algumas centenas de cSt, a comparação com deslocamento positivo quase sempre vence.
• Densidade: o head em metros não depende de ρ — mas pressão ($\Delta p = \rho g H$) e potência escalam com ρ. A armadilha de comissionamento: testar com água (ρ = 1.000) uma bomba selecionada para hidrocarboneto leve (ρ ≈ 750) exige ~33% mais potência — motor subdimensionado desarma no teste.
• Gás livre: 2–4% em volume já degrada head e rendimento de um impelidor padrão; na faixa de ~10% o escoamento descola e a bomba perde escorva (variantes de impelidor aberto/indutor toleram mais).
• Escorva: a centrífuga não bombeia ar — carcaça e linha de sucção precisam estar cheias e ventadas antes da partida (válvula de pé, escorva a vácuo, ou variante autoescorvante). Rotação em sentido errado (trifásico invertido) entrega head/vazão baixos e vibração — checagem de comissionamento antes de qualquer diagnóstico hidráulico.
• Aceitação e baseline: o teste de desempenho ISO 9906 (graus de aceitação 1/2/3) na entrega é o baseline contra o qual o monitoramento de desempenho (PIMS) medirá toda deriva futura — sem baseline, CBM de desempenho é adivinhação.

Anatomia

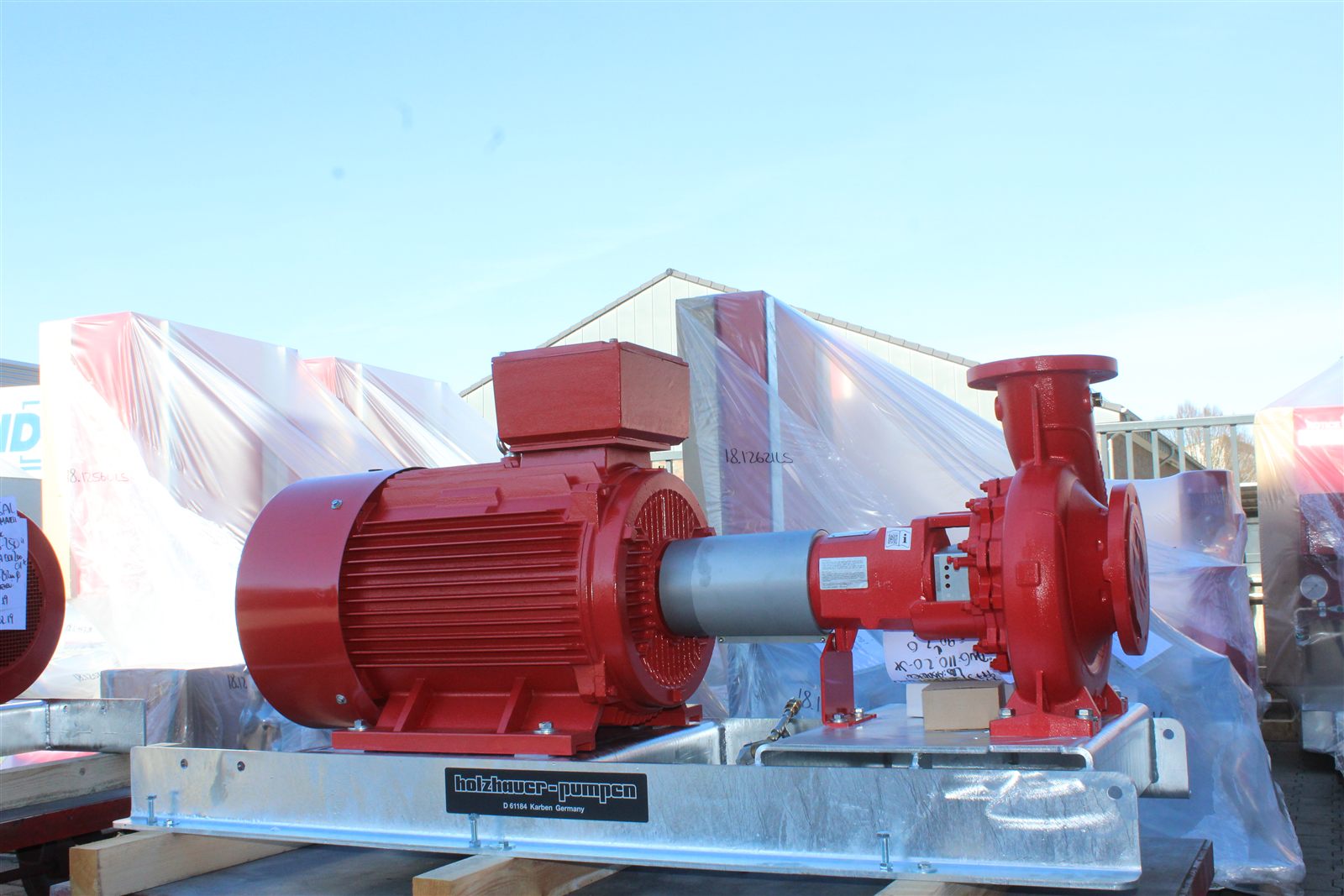

Foto: HopuWiki — Wikimedia Commons, CC BY-SA 4.0. Arranjo típico: bomba horizontal monoestágio + acoplamento + motor de indução sobre base metálica comum.

O corte técnico interativo abaixo abre a máquina componente a componente — do bocal de sucção à proteção do acoplamento, com o caminho do fluido marcado da entrada à saída. Cada ponto numerado explica a função do componente, onde ele costuma falhar e para onde aprofundar: os componentes transversais rolamento e selo mecânico têm handbooks próprios, e a cavitação tem a nota de modo de falha completa.

Tipos e diferenças

Uma bomba centrífuga real é a combinação de uma posição em seis eixos de classificação — uma Goulds 3196 é: radial + monoestágio + OH1 + selada + ASME B73.1 + processo químico. Ler o parque por esses eixos é o que permite comparar máquinas, prever modos de falha dominantes e especificar substituições:

Eixo 1 — Hidráulica (forma do rotor, via velocidade específica)

Radial ($n_q$ 10–40, alto head/baixa vazão) → semi-axial/Francis (40–160) → axial (>160, alta vazão/baixo head). Governa a forma da curva, o comportamento da potência e a sensibilidade de sucção (seção Princípio).

Eixo 2 — Número de estágios

Monoestágio até onde head e rotação alcançam; multiestágio (impelidores em série no mesmo eixo) para head alto sem rotação nem diâmetro extremos — água de alimentação de caldeira, oleodutos, osmose reversa. Multiestágio traz consigo o problema do empuxo axial acumulado (tambor/disco de balanceamento) e curvas mais íngremes.

Eixo 3 — Configuração mecânica (nomenclatura API 610)

Válida como linguagem mesmo fora do escopo O&G. Complementos de projeto: voluta simples × dupla (a dupla equilibra a carga radial fora do BEP — máquinas grandes) e difusor aletado (multiestágio e verticais).

Eixo 4 — Tecnologia de vedação e acionamento

• Selada convencional: selo mecânico simples ou duplo com planos de selagem API 682 — o arranjo dominante; o selo é o item nº 1 de manutenção.
• Acoplamento magnético (mag-drive): sem selo, sem vazamento — ao custo de sensibilidade a partículas e a operação a seco (o fluido refrigera os mancais internos).
• Motor encapsulado (canned motor): rotor do motor imerso no fluido; hermeticidade máxima (serviços tóxicos/letais), mesma sensibilidade.
• Submersa (motor sob o fluido — poços profundos, drenagem).

Trocar de posição neste eixo troca o modo de falha dominante: a selada falha pelo selo; as sealless falham por partícula, seco e mancal interno.

Eixo 5 — Norma construtiva / severidade de serviço

• ASME B73.1 — a "ANSI pump": dimensões intercambiáveis para química; a base instalada dominante nas Américas.
• ISO 2858 / ISO 5199 — o equivalente internacional (dimensões / requisitos); padrão europeu e brasileiro de indústria geral.
• API 610 — refino/petroquímica/O&G: carcaça, temperaturas, selagem (API 682) e margens exigentes; projetada para 20+ anos de serviço severo.
• Sanitária (EHEDG/3-A) e saneamento/água bruta completam o espectro.

Eixo 6 — Casos especiais

Autoescorvante (carcaça com reservatório de recirculação), regenerativa/periférica (altíssimo head em vazão mínima), impelidor recuado/vórtice (sólidos e fibras — rendimento sacrificado), alta velocidade com multiplicador (head extremo em máquina compacta), bombas de polpa (revestimentos de borracha/alto-cromo — mineração).

A matriz — exemplos reais nos seis eixos

Cada modelo linkado na primeira coluna tem ficha própria (nível 5 da taxonomia — Marca/Modelo) com posição nos eixos, faixas de catálogo, documentação oficial e leitura de confiabilidade; a Sulzer AHLSTAR ganha ficha na expansão do acervo.

Marcas e modelos

Referências de mercado citadas como âncora de realidade, com a diferença construtiva que define cada uma (links oficiais; D05 — nunca rehosting de catálogo):

• Goulds 3196 (ITT) (página do produto) — o arquétipo mundial da ASME B73.1 e a bomba de processo químico mais instalada do mundo; décadas de histórico de campo e intercambiabilidade dimensional total entre gerações — o argumento de estoque de sobressalentes que sustenta o padrão ANSI.
• KSB Meganorm / Megabloc (página do produto) — a linha ISO 2858 de maior presença no Brasil (fabricação local); Meganorm com acoplamento e base, Megabloc monobloco (impelidor na ponta do eixo do motor — menos alinhamento, menos base).
• Flowserve HPX (página do produto) — a OH2 de refino do portfólio API 610 completo da Flowserve (OH2/BB/VS), com forte presença em selos (legado Durametallic); referência quando o serviço exige API 682 integrado.
• Sulzer MSD (página do produto) — a BB3 de referência do multiestágio pesado (água de alimentação de caldeira, oleodutos de derivados): carcaça bipartida axial com impelidores opostos, mais de 10.000 unidades instaladas. A Sulzer é também referência em papel & celulose (linha AHLSTAR — polpa fibrosa com gás).
• Grundfos CR (página da família CR) — domínio em verticais in-line multiestágio (série CR) e sistemas prontos com VFD e eletrônica integrados — o extremo "produto de prateleira inteligente" do espectro.
• Imbil INI (página da linha INI) — fabricante nacional relevante em saneamento, irrigação e indústria geral; alternativa local com prazo e assistência no mercado brasileiro.

Indústria e aplicações

Setores dominantes: refino e petroquímica (transferência, carga de unidades, refluxo), química, papel e celulose, saneamento (captação e adução), mineração (polpa — com adaptações de projeto), alimentos e farmacêutica (variantes sanitárias), utilidades (água gelada, condensado, alimentação de caldeira). A regra de censo — >80% dos rotativos são bombas centrífugas — significa que o padrão de manutenção deste ativo define o padrão da planta inteira: é nele que programas de confiabilidade ganham ou perdem credibilidade.

Confiabilidade em números

Benchmarks consolidados da literatura (re-verificados na fonte — a régua para o seu parque):

Duas leituras: (1) o selo lidera as estatísticas, mas é majoritariamente sintoma — as causas-raiz apontam para operação fora do BEP, perda de flush e sucção deficiente; atacar o selo sem atacar o sistema é enxugar gelo. (2) A dispersão de MTBF entre plantas com as mesmas máquinas (3× ou mais) é a prova quantitativa de que confiabilidade de bomba é disciplina de especificação, instalação e operação — exatamente o que este handbook existe para transferir.

Tecnologias

O estado da prática de monitoramento, em ordem de maturidade:

• Análise de vibração (rota mensal ou online): espectro + envelope; acompanha rolamentos (frequências de defeito), desalinhamento (2×RPM), desbalanceamento (1×RPM), passagem de pás (BPF) e a assinatura de banda larga da cavitação.
• Monitoramento de desempenho (PIMS): head, vazão e potência contra a curva de referência do teste ISO 9906 — deriva de desempenho é sintoma precoce de desgaste interno (anéis) e recirculação.
• Análise de óleo dos mancais: contagem de partículas, água, viscosidade.
• Sensores online de baixo custo (aceleração + temperatura, wireless): viabilizaram cobertura de ativos "classe B" antes monitorados só por rota.
• VFD como instrumento: corrente e torque do inversor carregam assinaturas de processo (bloqueio, cavitação severa, operação em vazio) sem sensor adicional — e o próprio inversor é a ferramenta de reposicionamento do ponto de operação.

Componentes

Componentes transversais (D10 — modelados uma única vez, referenciados por todos os equipamentos-pai):

• Rolamento — suporte de cargas; L10, ISO 15243, frequências de defeito.
• Selo mecânico — vedação dinâmica; API 682, fator PV, planos de selagem.

Demais itens mantidos no contexto do equipamento: anéis de desgaste (folga = rendimento volumétrico), acoplamento (alinhamento!), base e grouting (a fundação é parte da máquina).

Modos de falha

• Cavitação — o modo assinatura: Mixed/Complex no Fw A, CBM com P-F/2 no Fw B.
• Falha de selo mecânico — Wear-out/Mixed; frequentemente consequência de operação fora do BEP ou perda de flush.
• Falha de rolamento — Wear-out (fadiga) com gatilhos Mixed (lubrificação/contaminação).
• Desalinhamento e vibração excessiva — Mixed; detectável em espectro (2×RPM, harmônicos).
• Erosão/corrosão de impelidor — Wear-out em serviços abrasivos/corrosivos.
